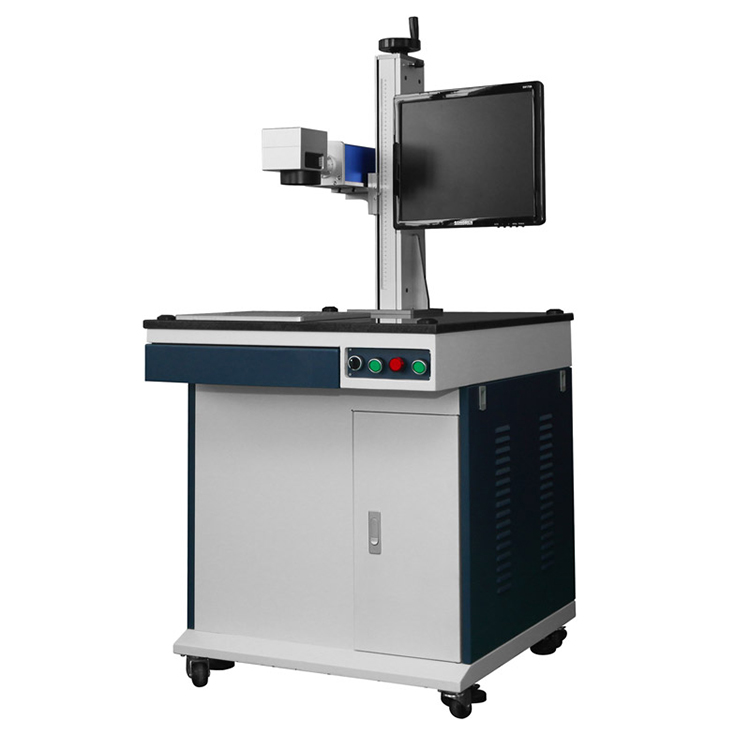

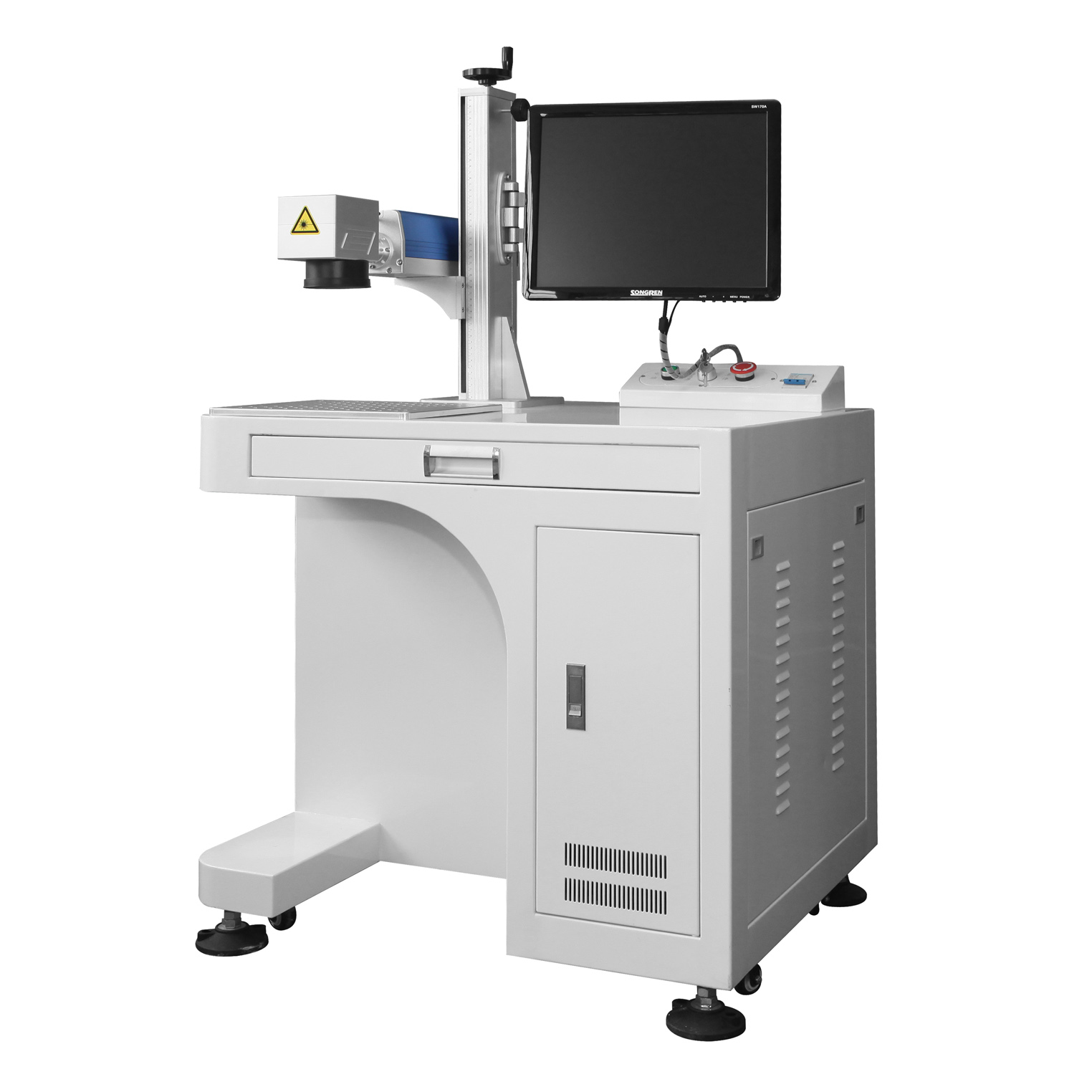

LX-3000B台式光纤激光打标机

LX-3000B激光系列光纤激光打标机是先进激光打标设备,可广泛应用于各种流水线飞行打标和高速静态达标行业,能满足多种高精度、高效率的激光打标需要,采用德国光纤激光器和进口零配件,打标精度高,速度快,性能稳定,寿命长达10万小时。

产品系列:工业标记设备|激光打标机

产品型号:LX-3000B

产品品牌:利霞 leixmark

产品价格:来电洽谈(18913761381)

设备原理

      激光打标机的核心部件是主振功率放大(MOPA)Q调制和高重频率脉冲掺镱光纤激光器,高可靠性的直流电源在专用控制卡的控制下驱动多模半导体激光器,多模半导体激光器发出的970±10nm的激光被耦合到加金属护套的5mm传输光纤中使掺镱双包层光纤中产生1.06微米波长的激光,激光在传输过程中不断被放大后扩束输出。扩束后的激光束投射到振镜扫描器上,通过计算机控制振镜快速转动及激光的开关,使激光束在XY方向扫描,通过F-θ透镜聚集形成几微米直径的光斑作用于加工工件上,使之表面瞬间烧蚀,汽化,最后在工件表面形成需要的各种图形符号。




产品介绍

     LX-3000光纤激光打标机是目前市场上性价比比较高激光打标设备。可广泛应用于各种流水线飞行打标和高速静态打标行业,能满足多种高精度、高效率的激光打标需要,采用世界领先水平的光纤激光器和进口零配件,打标精度高,速度快,性能稳定,寿命长。



性能特点



l  激光在光纤波里受振荡加大,损耗小,稳定性好,不受外界尘气和机械松动的影响,输出的激光光束稳定。

l  免维护操作,10万小时免维护。

l  加工速度快,加工速度是传统激光打标机的2-3倍。

l  全风冷光纤激光器、无耗材 、低维护、光电转化率高、功耗小(≤800W)、使用成本底。

l  一体化设计,体积小(有一体机柜和便携式可选)。

l  环境适应能力强,可在震动、冲击、粉尘、湿度等环境下连续正常工作,易于实现与光纤的耦合,可实现远距离工作。

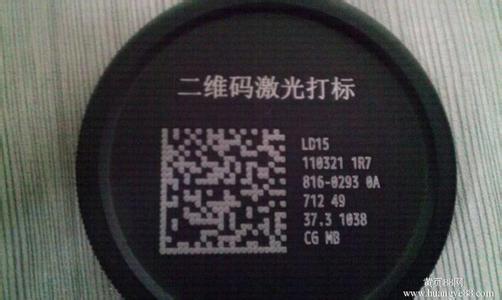

l  可进行条形码、二维码、文字图形、规则和不规则流水号等打标。

l  软件运行于WINDOWS平台,中/英文界面,能兼容AUTOCADCORELDRAWPHOTOSHOP等软件的文件格式,如PLTPCWDXFBMP等,同时也能直接使用SHXTTF字库。



应用领域

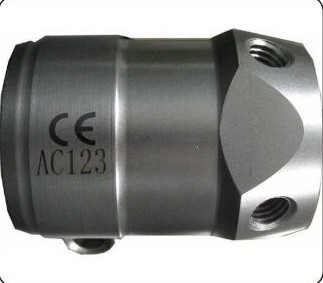

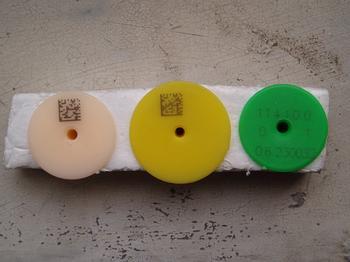

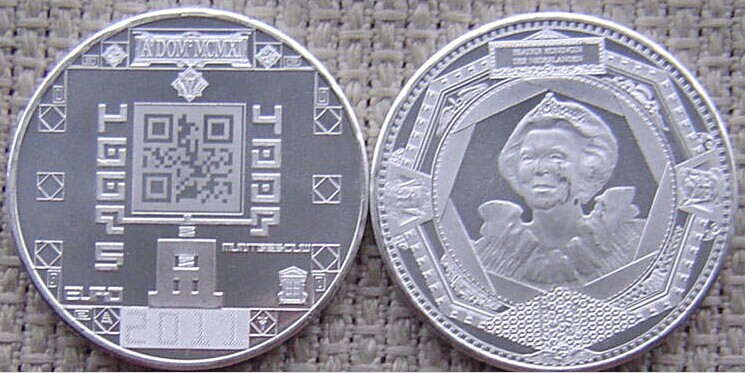

     适合电子元器件,电工产品,IT产业,汽车配件,五金工具制品,精密器械,礼品饰品,医疗器械等高端产品的精密、精细标识打印。典型应用如,塑胶(PA66)隔热条激光飞行打标,金属标牌自动上下料激光打标,包装盒体在线激光打标机等。





技术参数



激光输出功率:20W/30W/50w

光束质量M2: <2

激光波长: 1064nm

冷却方式:风冷

脉冲频率:20KHz -100KHz

打标范围:110mm×110mm (可订制)

雕刻线速: ≤7000mm/s

雕刻深度: ≤0.3mm

最小线宽: 0.015mm

最小字符: 0.15mm

重复精度: ±0.003mm

供电要求:AC/220V/50HZ

整机功率:≤500W


安装培训规定要求

     我公司依据销售合同,免费在规定时间内将设备安全送到客户指定的安装地点,并派技术工程师现场安装培训,一定要在安装调试之前让客户准备好:安装场地、学习人员(23人)、接地220V电源等其他安装必要备件,保证安装调试现场环境整齐、干净、有序。



主要培训要求:



     1.激光打标控制软件的使用培训

     2.激光打标机的开关机的操作规程培训

     3.激光打标机常用绘图软件的使用培训

     4.激光打标机面板及软件控制参数的意义,参数选择范围培训

     5.激光打标机的基本清洁处理和保养

     6.激光打标机常见的硬件故障处理

     7.激光打标机操作中应该注意的问题

安装环境要求

     1.环境温度要求在15-30℃之间,建议安装在空调房内

     2.湿度要求为40%-80%,无结露,应该安装除湿机

     3.供电电网要求:220V  50HZ (需接地)

     4.供电电网波动:±5%,电网地线符合国际要求。电压振幅5%以上的地 区, 应加装电子式自动稳压、稳流装置。

     5.安装设备附近应无强烈电磁信号干扰,安装地周围避免有无线电发射站或中转站。

     6.地基振幅要小于50um,振动加速度要小于0.05g,避免有大型冲压机床等设备在附近

     7.激光打标机空间要求要保证无烟无尘,避免金属抛光研磨等粉尘严重的工作环境

     8.某些环境应装防静电地板,加强屏蔽。

售后服务

     1.供方为需方免费设计相关工件打标方案

     2.设备到达后我方免费培训2-3名操作人员;

     3.自设备验收之日起,我方负责免费保修设备24个月。此期间内设备出现任何故障及部件损坏(人为因素及不可抗力因素除外),我方均负责免费修复;免费保修期后我方负责对设备实行有偿终身维护,我方提供的设备零部件需另收取成本费;

     4.我方每年至少进行两次回访,并随时提供技术支持与服务;

     5.供方自接到需方报修电话起正常工作日 8 个小时内到达需方所在地,晚上或非正常工作日24小时内到达现场需方所在地,以最快速度排除故障。

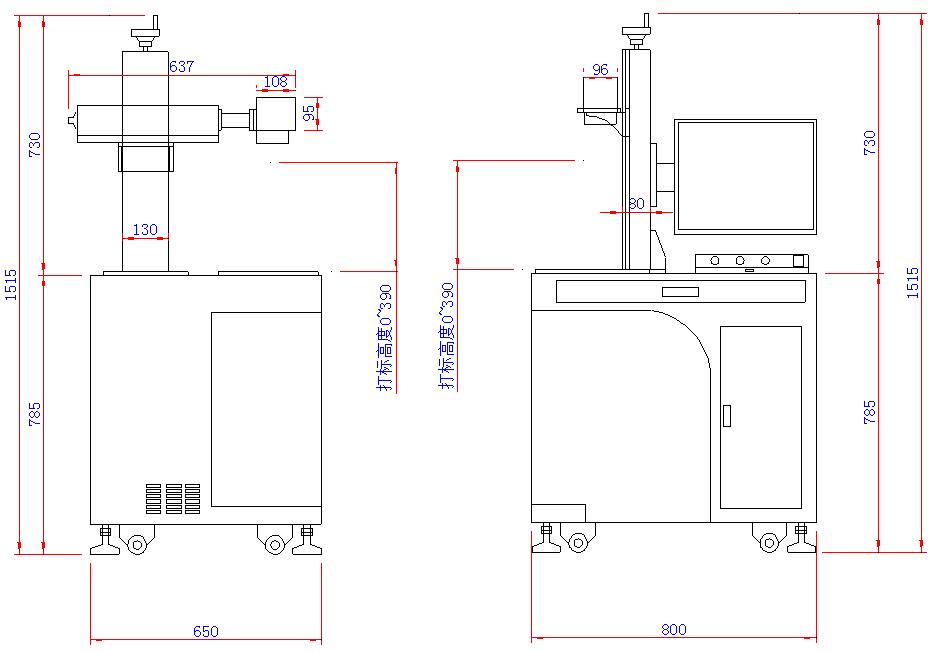

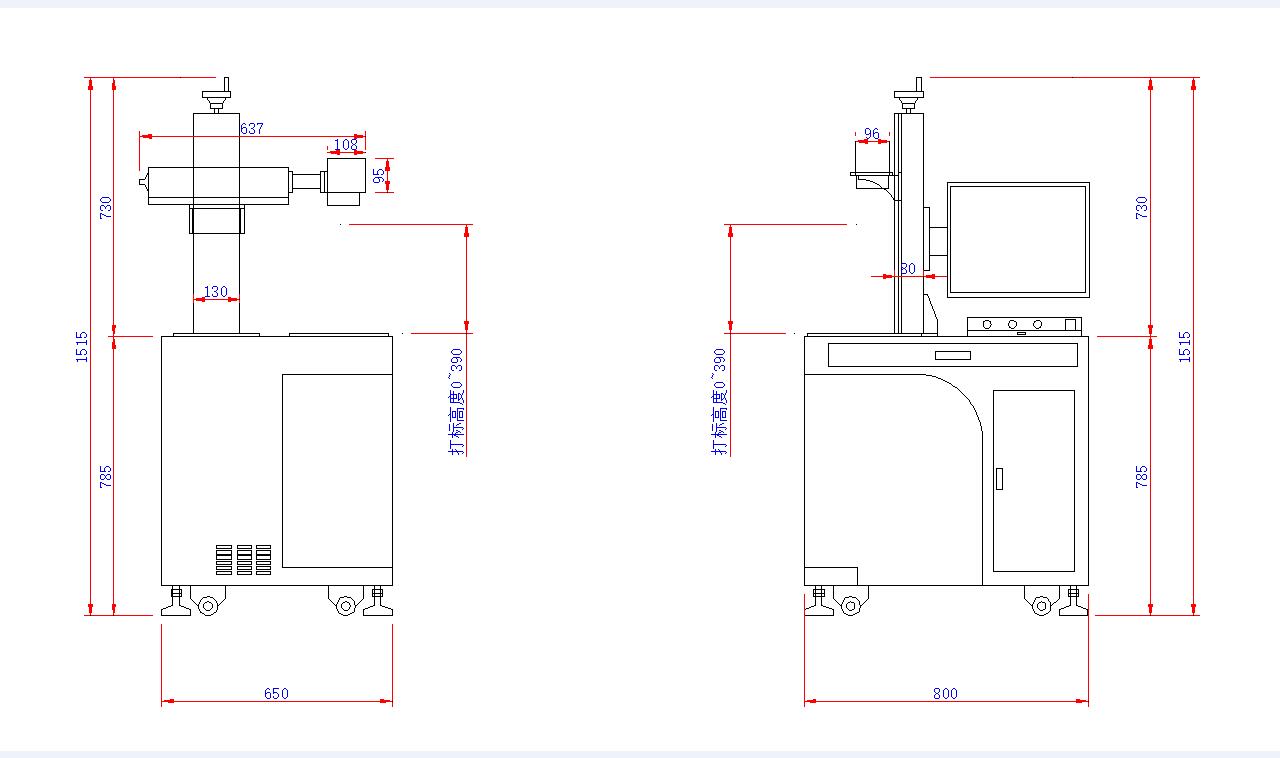

设备尺寸
